Замена дисплея на Xiaomi Redmi Note 7





Xiaomi Redmi Note 7, поступивший в продажу весной 2019 года, - еще один выбор людей в категории "цена-качество", поступающий в ремонт все чаще. Обычно это происходит по одной из двух причин - либо треснула задняя крышка, либо неисправен дисплейный модуль. Сегодня у нас есть вторая причина. Вот так.

Замена дисплея на Xiaomi Redmi Note 7 – инструкция

Для ремонта нам понадобятся:

• Оригинальный дисплей для Xiaomi Redmi Note 7
• Тепловой коврик
• шпатель
• Клей B7000
• Пинцет
• Инструмент для разбивания корпуса
• Термопаста
• Отвертка
• скотч

Редкий, но хороший - один точный удар не только нарушил целостность стекла, но и сильно повредил матрицу дисплея, изображение покрылось полосами и начало "вибрировать".

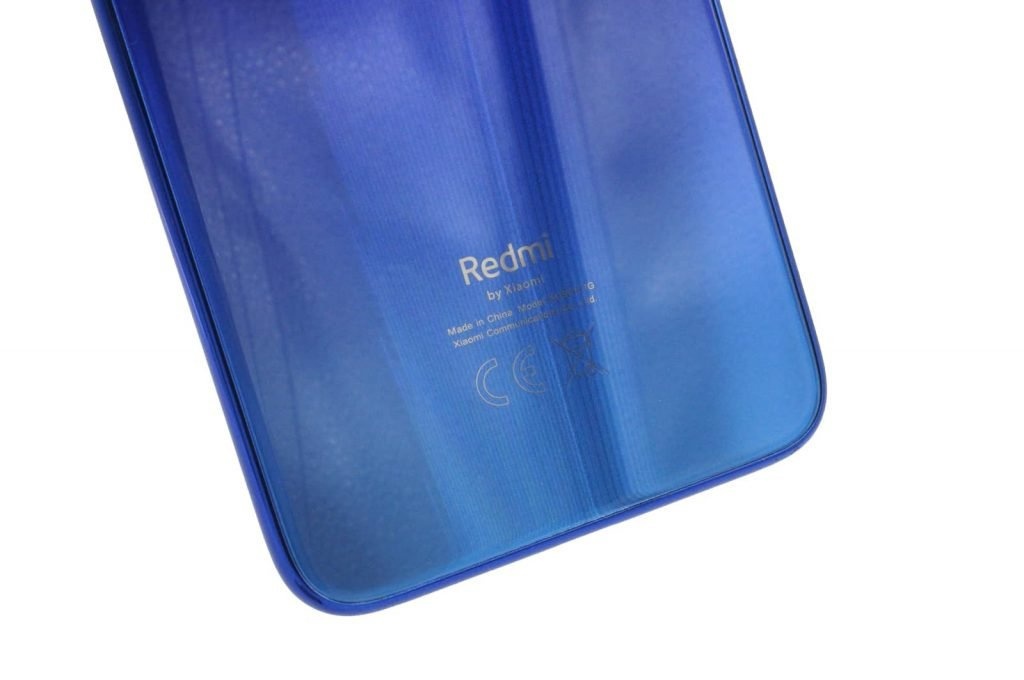

Начнем с задней обложки. Он здесь красивый, переливчатый и стеклянный.

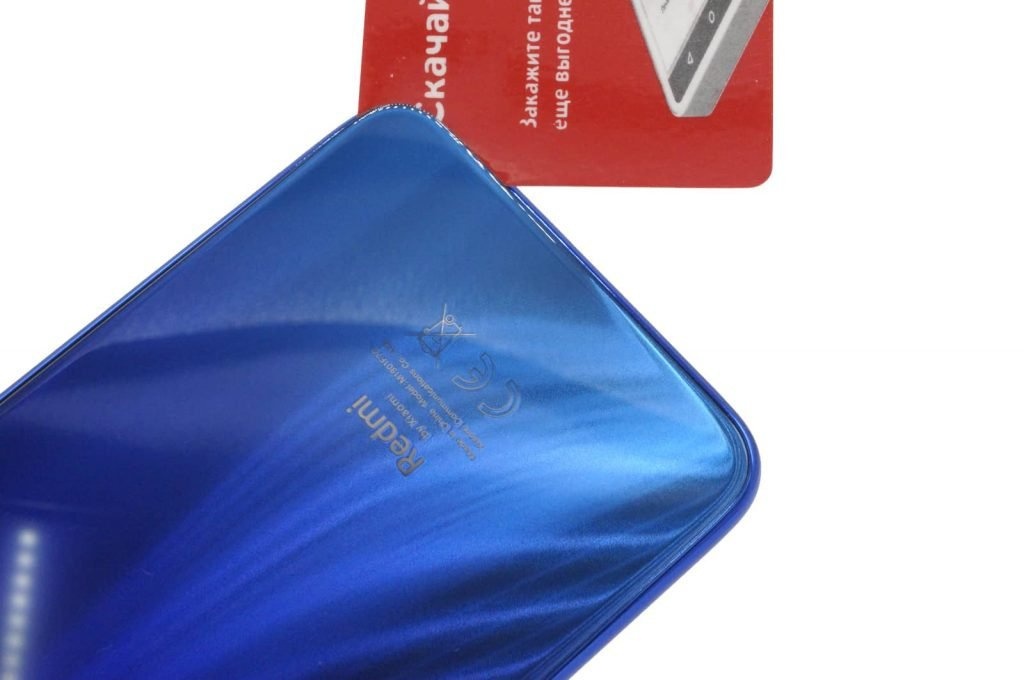

Уже давно при отклеивании крышек использую следующий алгоритм:

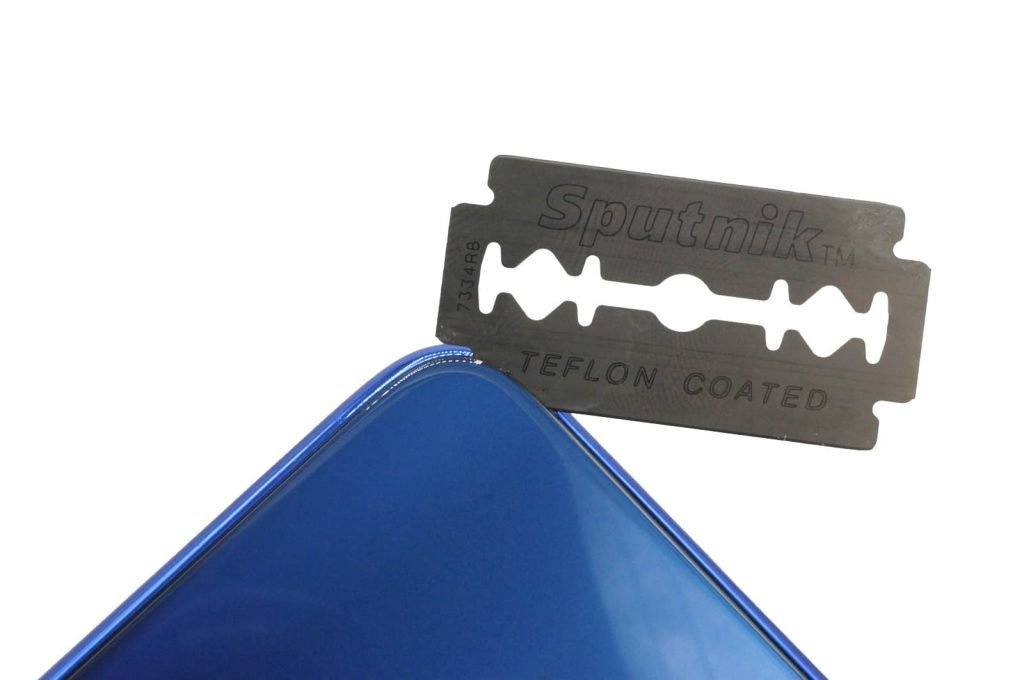

1. С помощью лезвия бритвы я делаю необходимую прорезь (я заливаю ее спиртом);







2. Я положил в щель фольгу/ламинированный лист бумаги;







3. Наливая спирт на фольгу или карту, я перемещаю его по всем краям, пока не добьюсь победы.

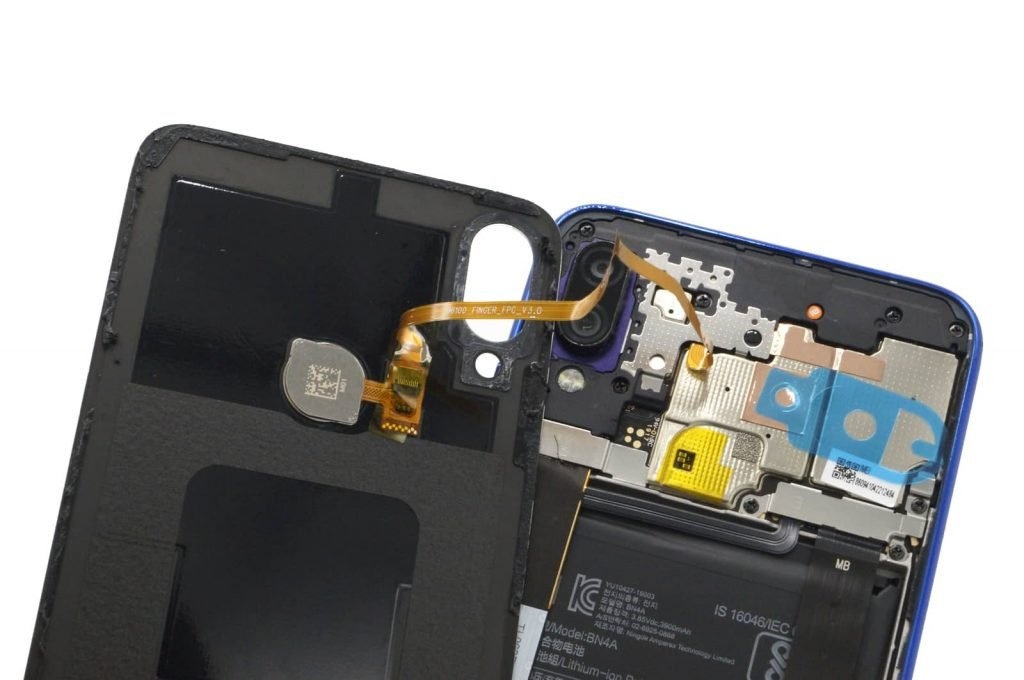

Сняв крышку, остается отсоединить патрубок для сканера отпечатков пальцев. Это легче сделать, сняв ленту с задней крышки, которая защищает разъем сканера.









Без сомнения, никто до меня не открывал смартфон, но внутри я обнаружил странную пленку. Он напомнил мне размер стекла модуля основной камеры. Возможно, он случайно попал внутрь устройства во время заводской установки.

Я отключаю сканер отпечатков пальцев и проверяю крышку.

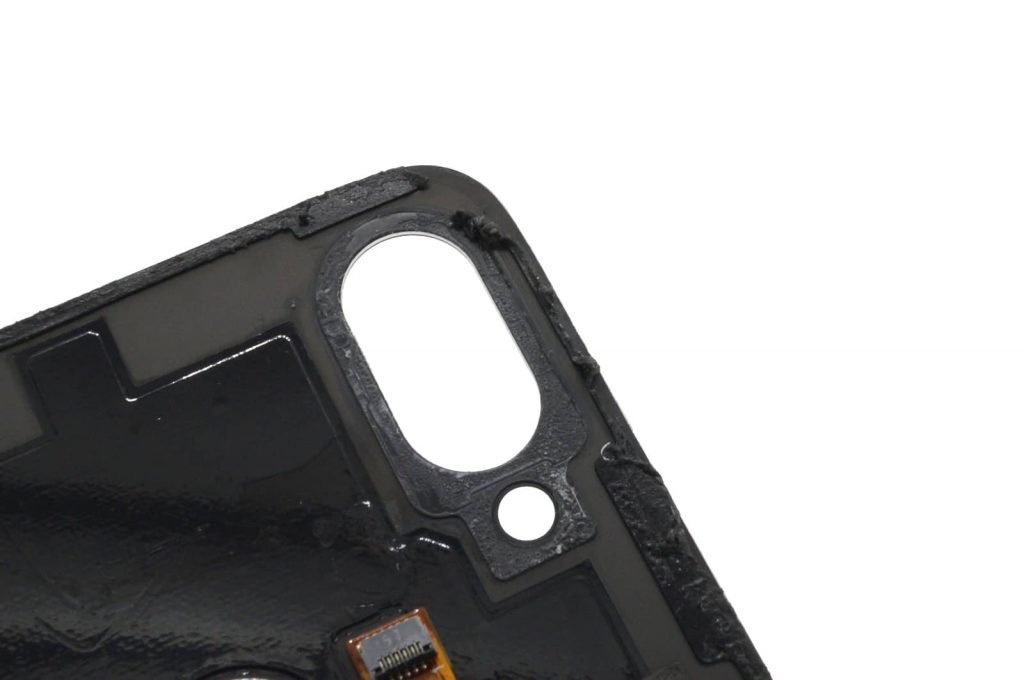

В отличие от Samsung, Xiaomi крепит свои чехлы с помощью вспененной двусторонней клейкой ленты. Как вы можете видеть на фотографии, он легко соскальзывает, повреждается и сминается. Вы не сможете переустановить крышку с помощью той же клейкой ленты, вам придется снять ее и заменить клейкой лентой.

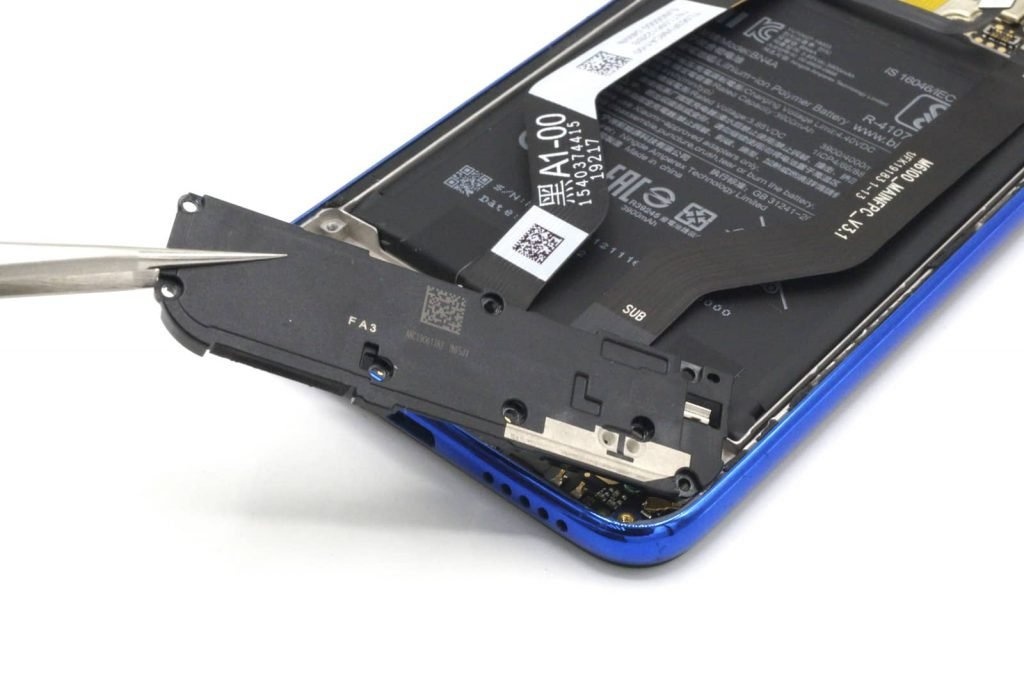

Чтобы получить доступ к материнской плате, открутите все отмеченные винты. Они одинаковой длины, нет необходимости запоминать их расположение.









Снимите правый металлический щиток и отсоедините кабель аккумулятора.









Под вторым экраном находится разъем для подключения дисплейного модуля, отсоедините плоский кабель.

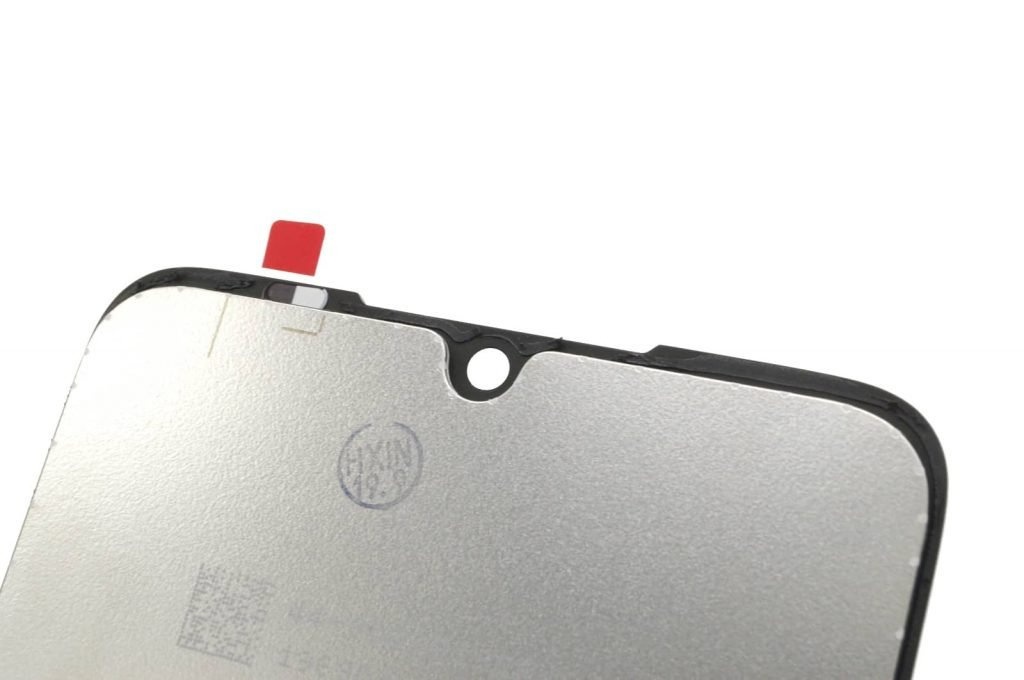

Для замены мы используем оригинальные высококачественные запасные части. При внешнем осмотре я заметил на обратной стороне липкий материал, неотличимый от заводского. Возможно, это действительно разобранный на заводе дисплей.









Подключите дисплей к материнской плате и установите на место разъем батареи. Загрузите телефон.

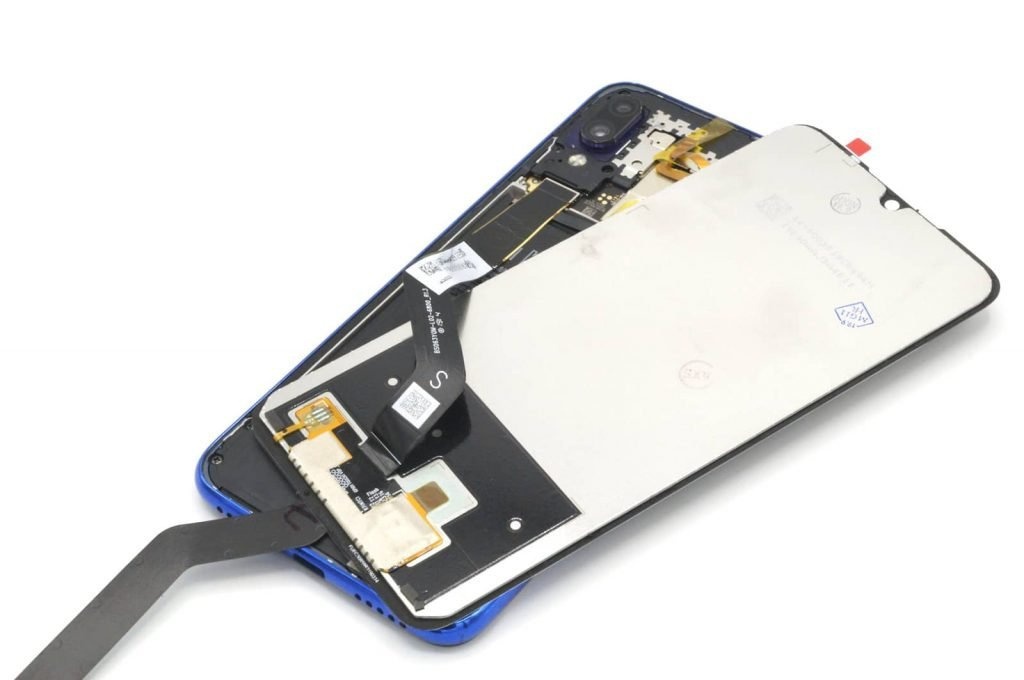

После загрузки операционной системы начните тестирование сменной детали. Для этого включите подсветку на максимум, отключите Автояркость и придирчиво проверьте матрицу: подсветка должна быть равномерной, изображение - без дефектов и замятий.









Работу сенсорного экрана можно проверить с помощью стандартных методов, таких как перетаскивание значков, набор текста, прокрутка длинных списков и увеличение фотографий.

Запчасть проверена, продолжаем разбор.

Затем последовательно выкручиваем винты из нижней пластиковой крышки.

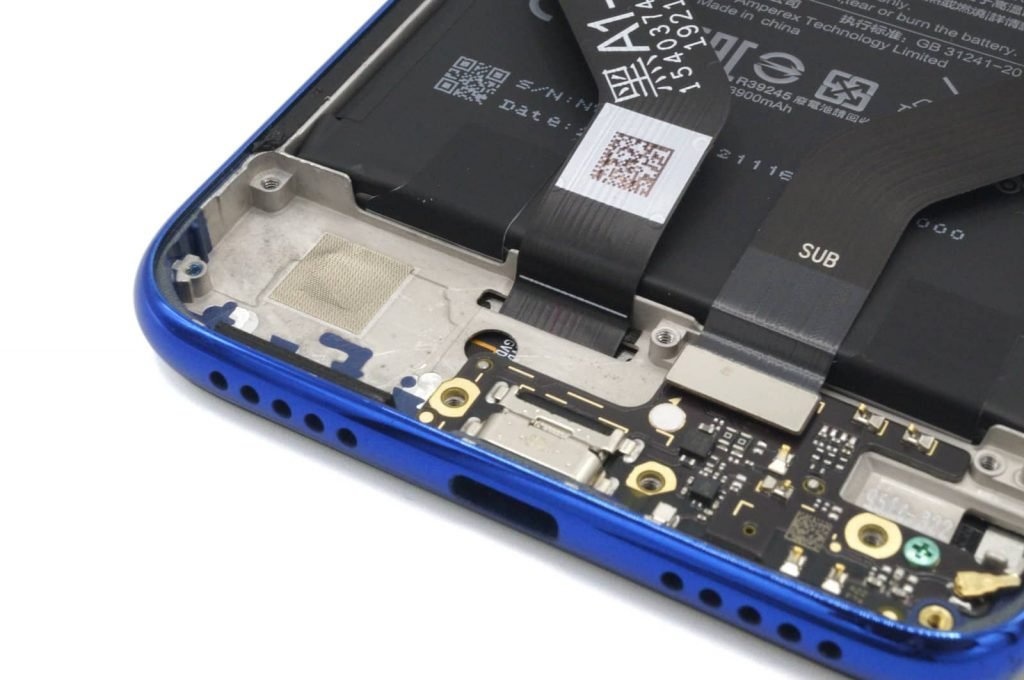

Единственной причиной для демонтажа нижней части устройства стал кабель дисплейного модуля, который был проложен именно в этом месте.









Положим прибор на термоковрик с температурой, установленной на 99 °С, на 2-3 минуты. За это время она достаточно прогреется.









Методично работая с присоской и, при необходимости, с плоским инструментом, демонтируйте поврежденный дисплей. Если матрица повреждена, нет причин для особой осторожности. Если вы не боитесь пораниться осколками стекла.









Очистите поверхность пластиковой рамки дисплея от остатков клейкой ленты, грязи и пыли. Обезжирьте спиртом.

Я решил удалить кусочки клейкой ленты с нового дисплея, даже лишний миллиметр толщины не идет мне на пользу. Осторожно приподнимите край пинцетом и "заверните".

Из-за тонкого ободка и близости к фронтальной камере я рекомендую наносить клей непосредственно на стекло. Держите струю ровно и не пачкайте окно камеры. Дайте клею высохнуть в течение 5-10 минут и приклейте дисплей.









Начинаем собирать аппарат в обратном порядке.

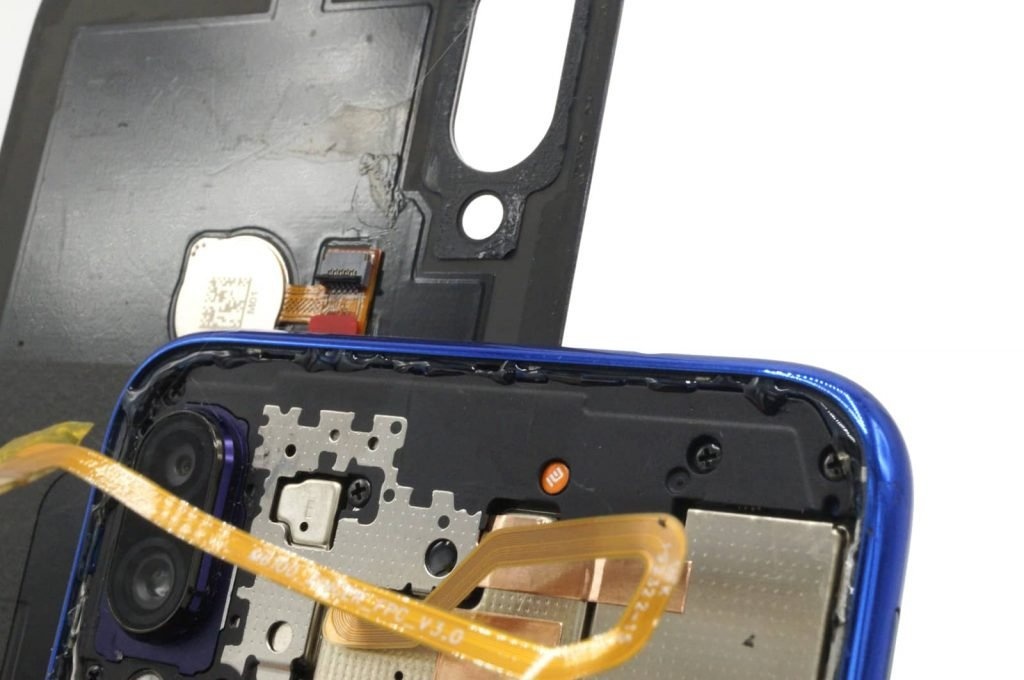

Снимите клейкую ленту с задней крышки и корпуса. Обезжирьте поверхности и нанесите клей на корпус. Техника та же - приклеивайте покрытие через 5-10 минут после нанесения клея. Не забудьте подключить шлейф к сканеру.

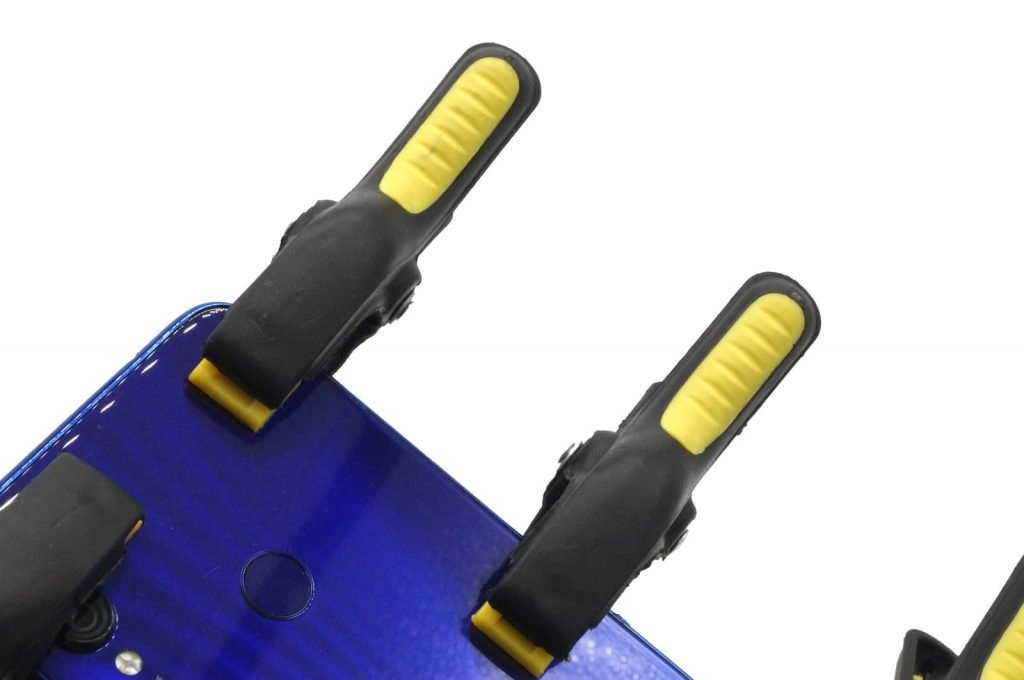

После того как телефон собран, я рекомендую приколоть его булавками для одежды или отправить под гибочный станок. В конце концов, у нас есть клей с обеих сторон, и будет лучше, если он высохнет под некоторым давлением - это сделает сборку более надежной.
